衬氟放料球阀-迦百农-销售-批发
一；概述

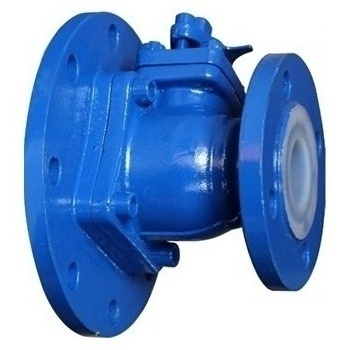

衬氟放料球阀
本系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用z为广泛的耐腐阀门。
二；特点
衬氟放料球阀
基本系列为Q41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化
2.介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4.结构紧凑合理，阀体内腔空间z小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。 衬氟放料球阀内部三；结构 http://www.shjbn.com/pv7311536111168.htm
衬氟放料球阀
FQ41F-10C
FQ表示放料阀类型代号 10表示公称压力为 1.0 MPa
4表示连接型式为法兰式 C表示阀体材料为碳钢
1表示结构型式为浮动直通式 F表示放料阀代号
F表示衬里材料为氟塑料 80表示公称通径为 80 mm
四；性能参数
衬氟放料球阀
设计规范 GB 12237 / API 608 / API 6D
驱动方式 手动、蜗轮传动、气动、电动
公称通径 （DN） 50、80 mm
公称压力 （PN） 1.0 MPa，1.6 MPa，2.5 MPa
适用温度 -50～180 ℃
超过此规定订货时要说明。
